Гидроизоляция подвала системой «Пенетрон»

Суть проблемы.

Период активного весеннего снеготаяния связан с массой неприятностей для многих частных домохозяйств: подтопление подвалов и цокольных этажей, погребов, выгребных ям и других заглубленных сооружений. В этот период многие задумываются о комплексной гидроизоляции проблемных сооружений.

С точки зрения выполнения работ – удобнее и дешевле сделать гидроизоляцию в период, когда нет активного притока воды, что избавляет от необходимости ее откачки. Но, как правило, многие начинают решать проблемы по мере их поступления. Гидроизоляция заглубленных сооружений с активным водопритоком требует применения специальных, а иногда и уникальных материалов.

Линейка материалов системы Пенетрон позволяет решать практически все проблемы, связанные с гидроизоляцией не только частного дома, но и сложных гидротехнических сооружений. Ниже мы рассмотрим один из вариантов устройства гидроизоляции подвального помещения частного дома.

              Подготовка поверхности к нанесению гидроизоляционных материалов.

Перед применением материалов системы «Пенетрон» и «Скрепа» поверхность бетона или кладки необходимо очистить от пыли, грязи, нефтепродуктов, цементного молока, высолов, торкрета, штукатурного слоя, краски и других материалов, препятствующих проникновению внутрь бетона активных химических компонентов растворной смеси «Пенетрон». Поверхность должна продставлять собой структурно-прочный бетон. Очистку бетонных поверхностей следует производить при помощи водоструйной установки высокого давления или другими приемлемыми механическими способами (например, углошлифовальной машиной с торцевой алмазной фрезой). Участки небольшой площади можно очищать вручную щетками с металлическим ворсом. Гладкие и шлифованные поверхности следует обработать слабым раствором кислоты и через час промыть водой.

С помощью штрабореза и отбойного молотка по всей длине трещин, швов, стыков, сопряжений, примыканий и вокруг вводов коммуникаций выполнить штрабы П-образной конфигурации сечением не менее 25х25 мм. Полости напорных течей выполнить шириной не менее 25 мм и глубиной не менее 50 мм с расширением вглубь (по возможности в виде «ласточкина хвоста»). Затем штрабу и полости течи тщательно очистить от мусора и рыхлого бетона с помощью щетки с металлическим ворсом.

Важно! Перед нанесением материалов системы «Пенетрон» или «Скрепа» необходимо увлажнить бетон или кладку водой до максимально возможного насыщения.



Подготовка материалов к применению.

 «Пенетрон».

Готовить такой объем растворной смеси, который можно выработать в течение 30 минут с момента добавления воды в сухую смесь «Пенетрон». Как правило, один человек за 30 мин. может выработать 5–7 кг сухой смеси.

Оптимальная температура воды затворения 20 ± 2 °С. При понижении температуры увеличивается срок схватывания растворной смеси. При повышении температуры сроки схватывания сокращаются.

Внимание! Для приготовления растворной смеси использовать только чистую тару и воду.

Смешать сухую смесь с водой в пропорции: 0,4 л воды на 1 кг сухой смеси «Пенетрон», или 1 часть воды на 2 части сухой смеси «Пенетрон» по объему. Растворную смесь «Пенетрон» перемешать в течение 1–2 мин. вручную или с помощью низкооборотной дрели до получения жидкой сметанообразной консистенции.

Растворную смесь во время использования следует регулярно перемешивать для сохранения первоначальной консистенции. Добавление воды в растворную смесь не допускается.

 «Пенекрит».

Готовить такой объем растворной смеси, который можно выработать в течение 30 мин. с момента добавления воды в сухую смесь «Пенекрит». Как правило, один человек за 30 минут может выработать 5–7 кг сухой смеси.

Оптимальная температура воды затворения 20 ± 2 °С. При понижении температуры увеличивается срок схватывания растворной смеси. При повышении температуры сроки схватывания сокращаются.

Внимание! Для приготовления растворной смеси использовать только чистую тару и воду.

Смешать сухую смесь с водой в пропорции: 0,17–0,18 л воды на 1 кг сухой смеси «Пенекрит», или по объему – 1 часть воды на 5 частей сухой смеси. Растворную смесь «Пенекрит» перемешать в течение 1–2 мин. вручную или с помощью низкооборотной дрели до получения густой пластилинообразной консистенции.

Растворную смесь во время использования регулярно перемешивать для сохранения первоначальной консистенции. Добавление воды в растворную смесь не допускается.

«Ватерплаг» , «Пенеплаг».

Готовить такое количество растворной смеси, которое может быть использовано в течение 30 сек. при использовании «Пенеплаг», в течение 30–60 сек при использовании «Ватерплаг».

Оптимальная температура воды затворения 20 ± 2 °С. При понижении температуры увеличиваются сроки схватывания растворной смеси. При повышении температуры сроки схватывания сокращаются. При слабоположительных температурах рекомендуется использовать для затворения теплую воду.

Внимание! Для приготовления растворной смеси использовать только чистую тару и воду.

Смешать сухую смесь «Пенеплаг» с водой в пропорции: 0,22 л воды на 1 кг сухой смеси «Пенеплаг», или по объему – 1 часть воды на 4 части сухой смеси «Пенеплаг». Смешать сухую смесь «Ватерплаг» с водой в пропорции: 0,17–0,18 л воды на 1 кг сухой смеси «Ватерплаг», или по объему – 1 часть воды на 4 части сухой смеси «Ватерплаг». Влейте воду в сухую смесь и сформируйте в течение 15–20 секунд плотный однородный жесткий конус, не превышающий размеры полости течи.

 «Скрепа М500 Ремонтная».

Для приготовления растворной смеси использовать чистую воду и тару. Приготовить такое количество растворной смеси, которое может быть использовано в течение 30 минут. Оптимальная температура воды затворения 20 °С. При понижении температуры воды схватывание растворной смеси замедляется, при повышении – ускоряется. Смешать сухую смесь «Скрепа М500 Ремонтная» с водой в пропорции 130-150 мл воды на 1 кг сухой смеси. Перемешать в течение 2 минут вручную или с помощью низкооборотной дрели до получения пластичной однородной консистенции. При перемешивании сухую смесь постепенно добавлять в воду. Растворную смесь во время использования регулярно перемешивать для сохранения первоначальной консистенции. Добавление воды в растворную смесь не допускается.



Технология выполнения работ.

Дефекты, выявленные в результате осмотра:

– течи через швы между фундаментными блоками;

– течи в местах ввода инженерных коммуникаций;

– намокание кирпичной кладки.

  1. Гидроизоляция швов между фундаментными блоками (см. рис. 1).

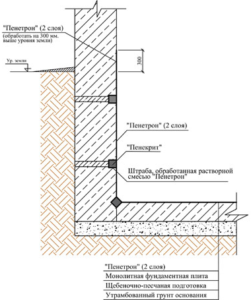

Рисунок 1 – Гидроизоляция швов между фундаментными блоками.

Для выполнения данного вида работ применяются гидроизоляционные смеси «Пенетрон» и «Пенекрит». При наличии течей устранить их гидроизоляционными поверхностными смесями «Пенеплаг» или «Ватерплаг».

С помощью штрабореза и отбойного молотка (перфоратора) выполнить вдоль трещины, примыкания или шва бетонирования штрабу сечением не менее 25х25 мм. Затем штрабу тщательно очистить от мусора и рыхлого бетона с помощью щетки с металлическим ворсом, обильно увлажнить и загрунтовать одним слоем растворной смеси «Пенетрон». Расход сухой смеси «Пенетрон» составляет 0,1 кг/м.п. при сечении штрабы 25х25 мм.

Подготовленнуюштрабу плотно заполнить растворной смесью «Пенекрит». При этом толщина наносимого за один прием слоя растворной смеси «Пенекрит» не должна превышать 30 мм; глубокие штрабы заполняются в несколько слоев. Расход сухой смеси «Пенекрит» при штрабе 25х25 мм составляет 1,5 кг/м.п. При увеличении сечения штрабы расход сухой смеси «Пенекрит» возрастает пропорционально.

Заполненнуюштрабу и фундаментные блоки необходимо увлажнить и обработать растворной смесью «Пенетрон» в два слоя.

  1. Гидроизоляция мест ввода инженерных коммуникаций.

Вариант 1 (рис.2):

Рисунок 2 – Гидроизоляция мест ввода инженерных коммуникаций.

При обнаружении протечек воды в местах ввода инженерных коммуникаций ликвидацию их следует выполнять с использованием гидроизоляционных смесей «Пенеплаг» («Ватерплаг»), «Пенекрит», «Пенетрон» и гидроизоляционного жгута «Пенебар».

Вокруг металлической гильзы выполнить штрабу в бетоне глубиной 25 мм и шириной 25 мм. При наличии сальниковой набивки и других уплотнений удалить их из пространства между трубой и гильзой на глубину не менее 75 мм. Очистить штрабу, гильзу и трубу от пыли и других загрязнений.

При наличии течи использовать растворную смесь «Пенеплаг» («Ватерплаг»).

Отмерить и отрезать необходимое количество гидроизоляционного жгута «Пенебар». Обезжирить трубу растворителем и плотно обмотать ее жгутом «Пенебар». Закрепить «Пенебар» на трубе при помощи металлической проволоки или хомута.

Штрабу вокруг металлической гильзы, а также оставшееся пространство между трубой и гильзой плотно заполнить растворной смесью «Пенекрит», предварительно увлажнив и загрунтовав поверхность бетона растворной смесью «Пенетрон» в один слой. Раствор «Пенекрит» и прилегающие бетонные поверхности обработать растворной смесью «Пенетрон» в два слоя.

Вариант 2 (рис. 3):

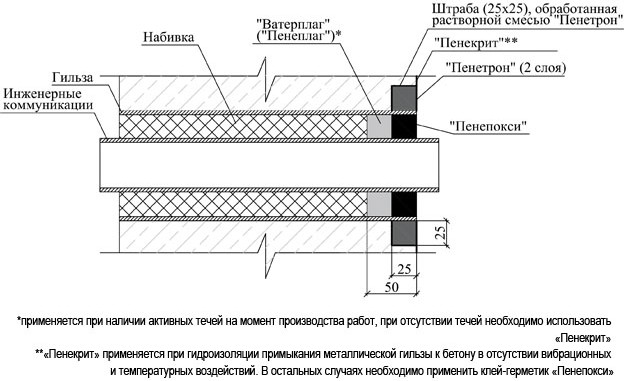

Рисунок 3 – Гидроизоляция мест ввода инженерных коммуникаций.

При обнаружении протечек воды в местах ввода инженерных коммуникаций ликвидировать  их возможно с использованием клея-герметика «Пенепокси» и гидроизоляционных смесей «Пенеплаг» («Ватерплаг»), «Пенекрит».

Вокруг металлической гильзы выполнить штрабу в бетоне глубиной 25 мм и шириной 25 мм. При наличии сальниковой набивки и других уплотнений удалить их из пространства между трубой и гильзой на глубину не менее 50 мм. Очистить штрабу, гильзу и трубу от пыли и других загрязнений.

При наличии течи использовать растворную смесь «Пенеплаг» («Ватерплаг»).

Непосредственно перед заполнением пространства между трубой и гильзой их следует обезжирить растворителем. Пространство между трубой и гильзой плотно без разрывов заполнить клеем-герметиком «Пенепокси». Глубина полимеризации «Пенепокси» за 24 часа составляет 3 мм.

Штрабу вокруг металлической гильзы также плотно заполнить растворной смесью «Пенекрит», предварительно увлажнив и загрунтовав поверхность бетона растворной смесью «Пенетрон» в один слой. Раствор «Пенекрит» и прилегающие бетонные поверхности обработать растворной смесью «Пенетрон» в два слоя.

  1. Гидроизоляция кирпичной кладки (рис. 4).

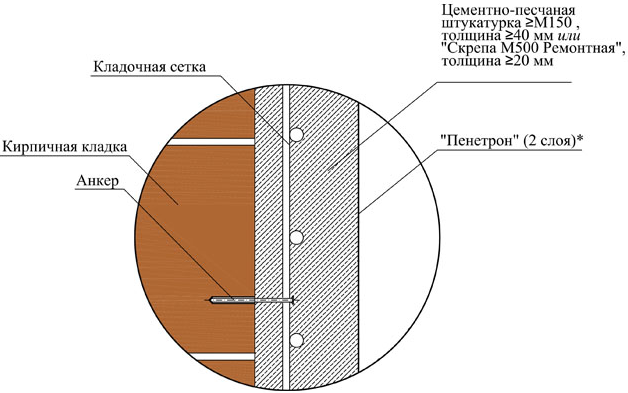

Рисунок 4 – Гидроизоляция кирпичной кладки.

При устройстве гидроизоляции элементов конструкций, выполненных из кирпича или камня, поверхность необходимо оштукатурить и обработать ее растворной смесью «Пенетрон». Оштукатуривание поверхности:

— Производить цементно-песчаным раствором марки не ниже М150, с последующей гидроизоляцией растворной смесью «Пенетрон».

Внимание! Недопустимо использование известковых растворов и гипсовой штукатурки.

При оштукатуривании песчано-цементным раствором необходимо обязательно соблюдать  следующие условия:

— Оштукатуривание производить только по кладочной сетке (размер ячейки 50х50 мм), прочно закрепленной на поверхности.

— Зазор между кладочной сеткой и кирпичным основанием должен составлять не менее 5–15 мм.

— Толщина штукатурного слоя должна быть не менее 40 мм.

— Структура штукатурного слоя должна быть плотной, без воздушных прослоек.

— Рекомендуется производить оштукатуривание непрерывно, во избежание образования рабочих швов.

Оштукатуренные поверхности перед обработкой растворной смесью «Пенетрон» выдержать не менее суток (в соответствии с требованиями, предъявляемыми к оштукатуренным поверхностям).

Расход растворной смеси «Пенетрон» в пересчете на сухую смесь с учетом нанесения двух слоев составляет 0,8 кг/м2.

Также допускается выполнять гидроизоляцию конструкций из кирпича или камня с помощью смеси «Скрепа М500 Ремонтная» СТО 77921756-001-2011. При этом оштукатуривание необходимо проводить в два слоя, общей толщиной не менее 20 мм. При использовании смеси «Скрепа М500 Ремонтная» обработка поверхности растворной смесью «Пенетрон» не требуется.

Внимание! Все трещины, стыки, швы, примыкания изолировать с применением гидроизоляционной поверхностной смеси «Пенекрит».

Гидроизоляцию кирпичной и каменной кладки рекомендуется выполнить со стороны воздействия воды. При необходимости допускается выполнение данного вида работ с внутренней стороны конструкций. При этом кирпичная кладка будет оставаться влажной и возможна ее дальнейшая деструкция.

  1. Уход за обработанной поверхностью.

Обработанные поверхности следует защищать от механических воздействий и отрицательных температур в течение 3-х суток. При этом необходимо следить за тем, чтобы обработанные поверхности оставались влажными в течение 3-х суток. Не должно наблюдаться растрескивания и шелушения используемых гидроизоляционных материалов.

Для увлажнения обработанных поверхностей обычно используют следующие методы: водное распыление и укрытие бетонной поверхности влагонепроницаемой пленкой.
